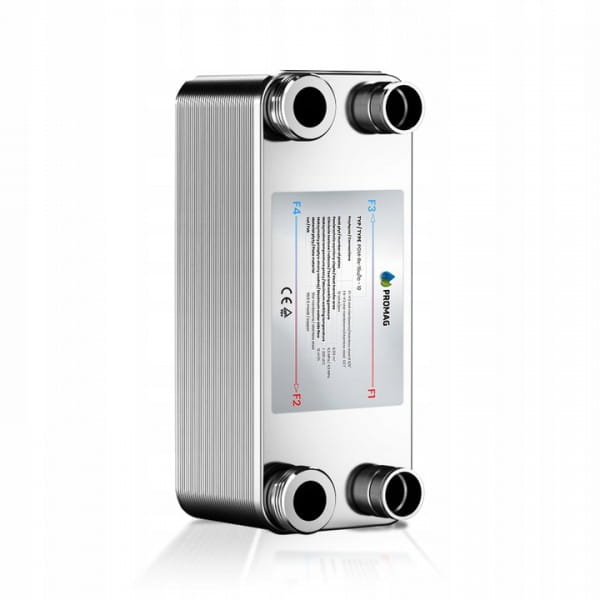

Wymiennik płytowy PROMAG PGM-Rx-22u/1c-20 10,0kW

WYMIENNIK PŁYTOWY TYP: PGM-Rx-22u/1c-20

Wymienniki te są idealne do współpracy z jednostkami o mocy do 10,0 kW.

Posiadają wszystkie atesty polskiego producenta PROMAG.

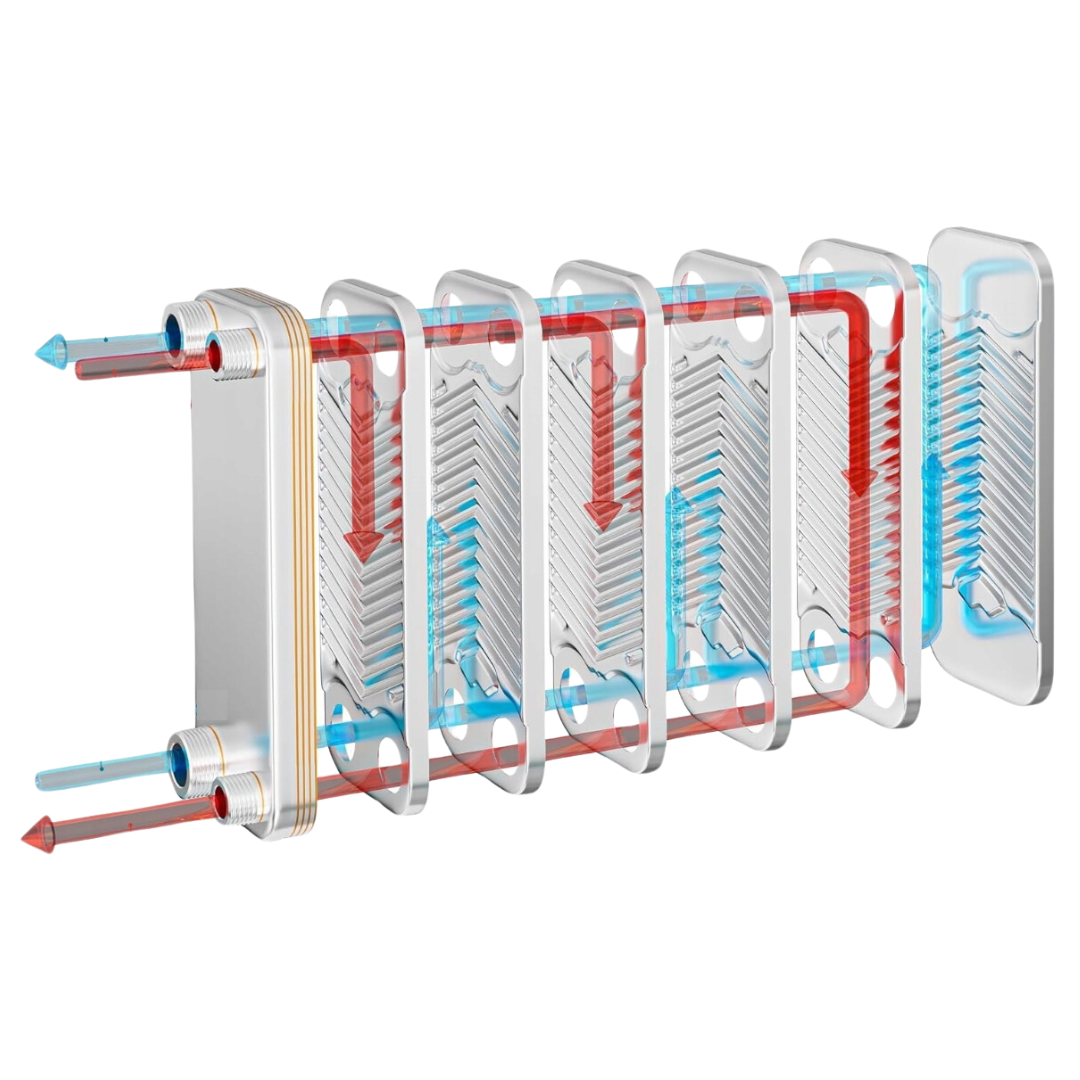

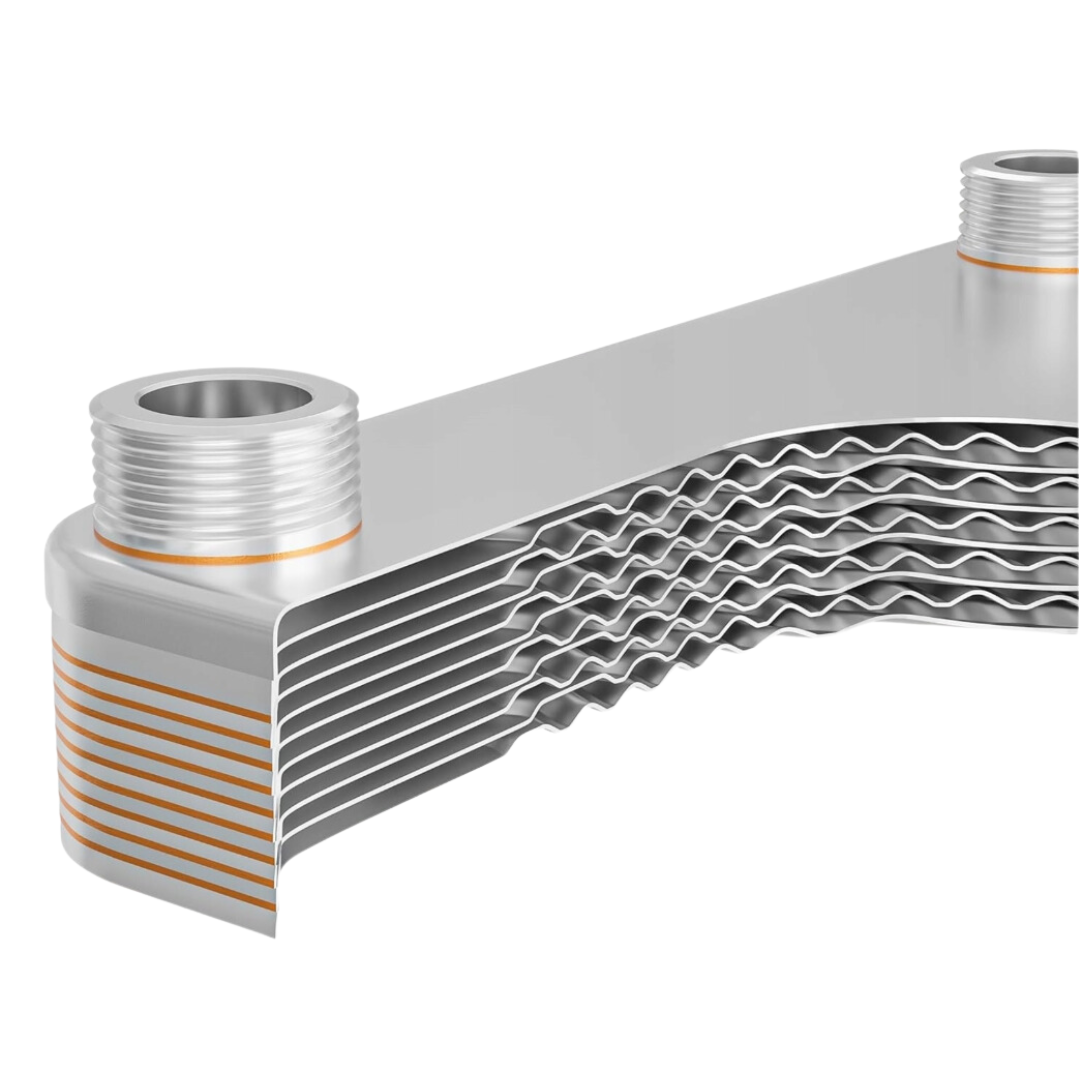

Płytowe, lutowane wymienniki ciepła PGM-Rx to urządzenia przepływowe i przeciwprądowe. Dzięki nowoczesnej, opatentowanej konstrukcji maksymalizują efektywność oraz szybkość skraplania i odparowania czynnika. Powierzchnię wymiany ciepła stanowią karbowane płyty ze stali nierdzewnej, połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło odbywa się w co drugim kanale tworzonym przez płyty grzewcze. Wymienniki są wykonane w całości ze stali nierdzewnej, co zapewnia ich nierozbieralną konstrukcję. Proces lutowania w piecu próżniowym gwarantuje szczelność oraz trwałe zespolenie płyt. Specjalne profilowanie płyt grzewczych umożliwia uzyskanie dużej turbulencji przepływu, co przekłada się na bardzo efektywną wymianę ciepła i zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

ZASTOSOWANIE

Wymienniki są przeznaczone do instalacji, w których jednym z czynników jest gaz, a drugim medium (np. woda, glikol). Sprawdzają się w pracy z pompami ciepła, klimatyzatorami oraz agregatami wody lodowej. Idealne do zastosowań w instalacjach technologicznych, wentylacyjnych i innych.

ZALETY

• Wysoki współczynnik wymiany ciepła
• Kompaktowe wymiary przy dużych mocach cieplnych
• Wysoka odporność na zmiany ciśnienia i temperatury
• Możliwość dostosowania liczby płyt i układu kanałów do indywidualnych potrzeb
• Łatwy montaż i demontaż

DANE TECHNICZNE

• Pakiet: 20 lutowanych płyt ze stali nierdzewnej
• Przyłącza (strona gaz/lut F1->F3): stal nierdzewna, ϕ22 – 7/8"
• Przyłącza (strona medium/gwint F4->F2): stal nierdzewna, GZ 1"
• Moc: do 10,0 kW (dla agregatów chłodniczych, pomp ciepła, klimatyzatorów)

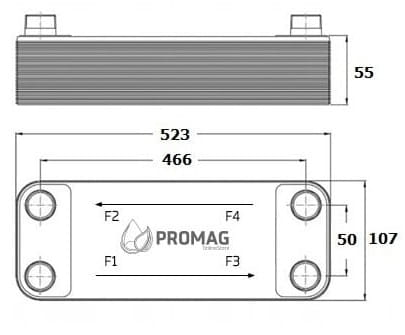

• Wymiary: 523 x 107 x 55 mm
• Powierzchnia wymiany ciepła: 1,040 m²
• Ciśnienie testowe: 6 MPa (60 bar)
• Ciśnienie robocze: 4,5 MPa (45 bar)
• Materiał: stal ANSI 316
• Lut: miedź
• Zakres temperatur pracy: -195°C do +220°C
• Maksymalny przepływ: 12 m³/h

Moc wymiennika przy parametrach:

• Strona pierwotna: R410a; Tskr = 40°C; przegrzanie 2K
• Strona wtórna: woda; Twej = 32°C; Twyj = 37°C; spadek ciśnienia 50 kPa
