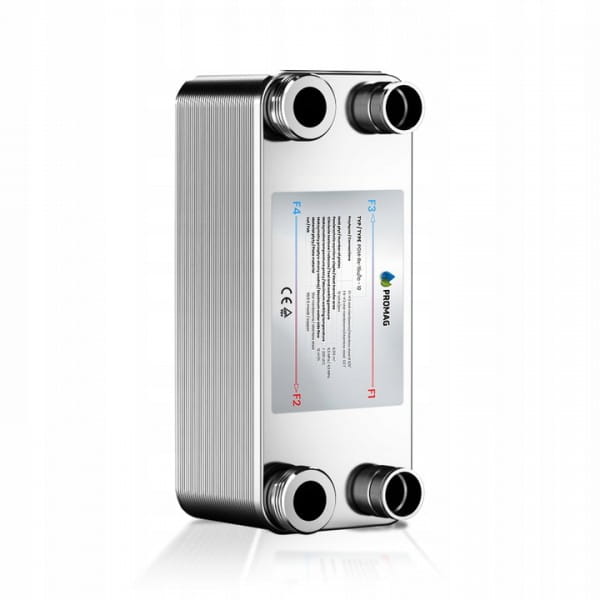

Wymiennik płytowy PROMAG PGM-Rx-15u/1c-32 5,4kW

WYMIENNIK PŁYTOWY TYP: PGM-Rx-15u/1c-32

Wymienniki te są idealne do współpracy z jednostkami o mocy do 5,4 kW.

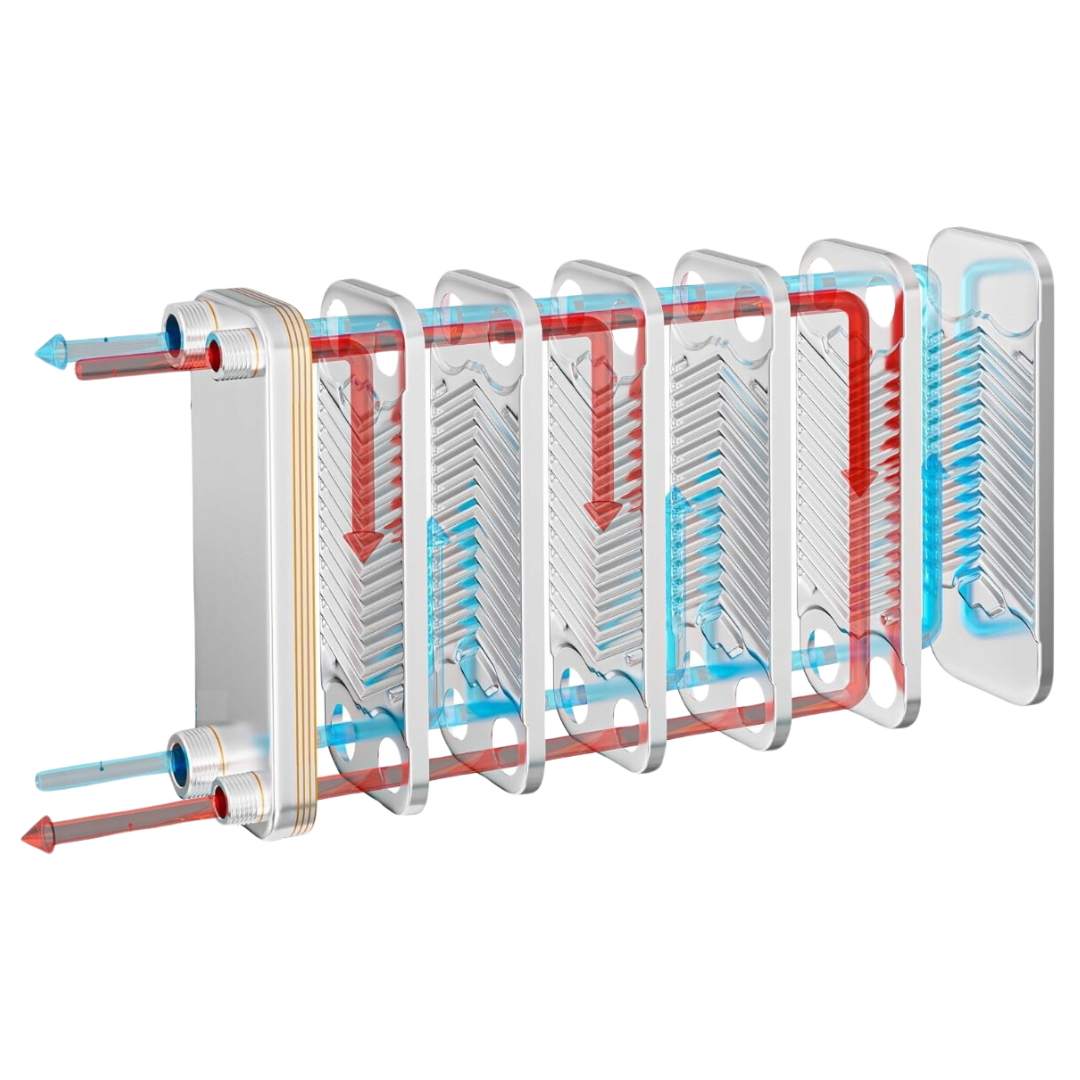

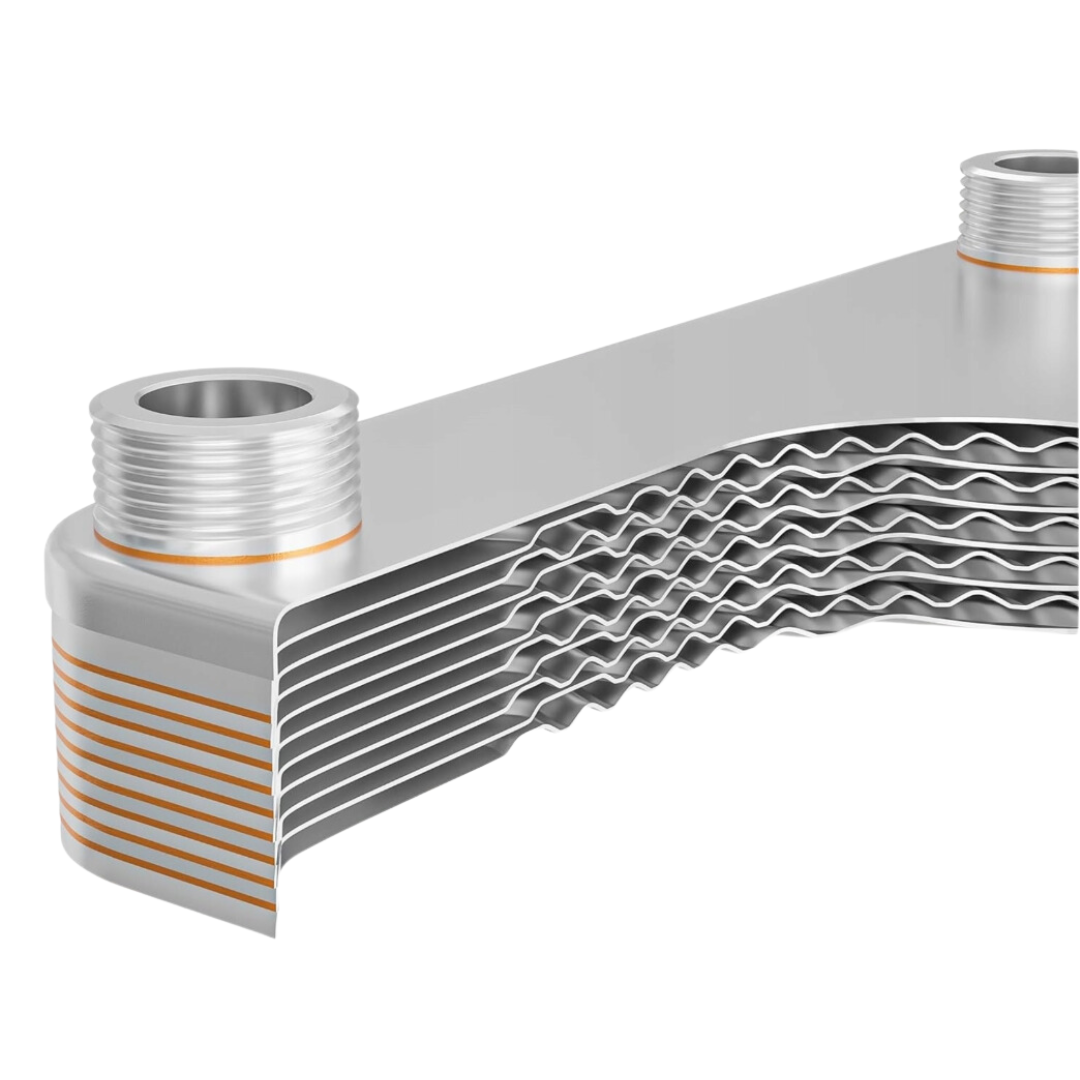

Płytowe, lutowane wymienniki ciepła PGM-Rx to urządzenia przepływowe i przeciwprądowe. Dzięki nowoczesnej, opatentowanej konstrukcji maksymalizują efektywność oraz szybkość skraplania i odparowania czynnika. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej, połączone w pakiet przy użyciu lutu miedzianego. Przepływ płynów wymieniających ciepło odbywa się w co drugim kanale utworzonym przez płyty grzewcze. Wymienniki wykonane są z nierdzewnej stali w konstrukcji nierozbieralnej. Proces lutowania w piecu próżniowym zapewnia szczelność oraz trwałe zespolenie płyt. Specjalne profilowanie płyt grzewczych pozwala na uzyskanie dużej turbulencji przepływu, co przekłada się na bardzo efektywną wymianę ciepła oraz minimalizuje ryzyko gromadzenia się zanieczyszczeń wewnątrz wymiennika.

ZASTOSOWANIE

Wymienniki są przeznaczone do instalacji, w których jednym z czynników jest gaz, a drugim medium (np. woda, glikol). Sprawdzają się w pracy z pompami ciepła, klimatyzatorami oraz agregatami wody lodowej. Doskonałe do zastosowań w instalacjach technologicznych, wentylacyjnych i innych.

ZALETY

• Wysoki współczynnik wymiany ciepła
• Kompaktowe wymiary przy dużych mocach cieplnych
• Wysoka odporność na zmiany ciśnienia i temperatury
• Możliwość dostosowania liczby płyt i układu kanałów do indywidualnych potrzeb
• Łatwy montaż i demontaż

DANE TECHNICZNE

• Pakiet: 32 lutowane płyty ze stali nierdzewnej
• Przyłącza (strona gaz/lut F1->F3): stal nierdzewna, ϕ15 – 5/8"
• Przyłącza (strona medium/gwint F4->F2): stal nierdzewna, GZ 1"
• Moc: do 5,4 kW (dla agregatów chłodniczych, pomp ciepła, klimatyzatorów)

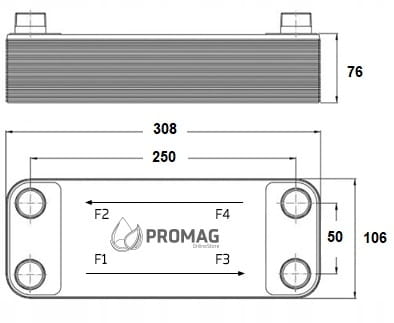

• Wymiary: 308 x 106 x 76 mm
• Powierzchnia wymiany ciepła: 0,832 m²
• Ciśnienie testowe: 6 MPa (60 bar)
• Ciśnienie robocze: 4,5 MPa (45 bar)
• Materiał: stal ANSI 316
• Lut: miedź
• Zakres temperatur pracy: -195°C do +220°C
• Maksymalny przepływ: 12 m³/h

Moc wymiennika przy parametrach:

• Strona pierwotna: R410a; Tskr = 40°C; przegrzanie 2K
• Strona wtórna: woda; Twej = 32°C; Twyj = 37°C; spadek ciśnienia 50 kPa
