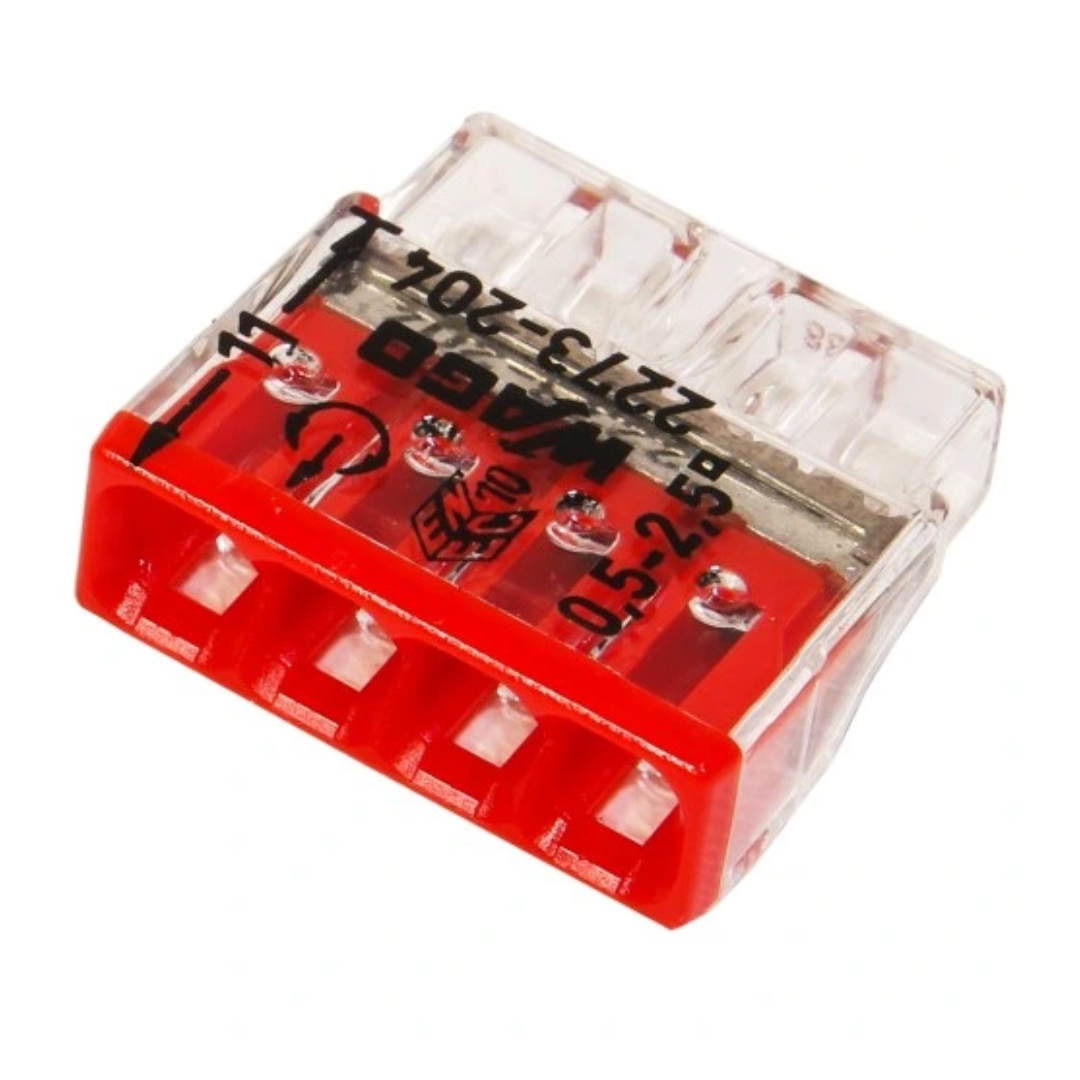

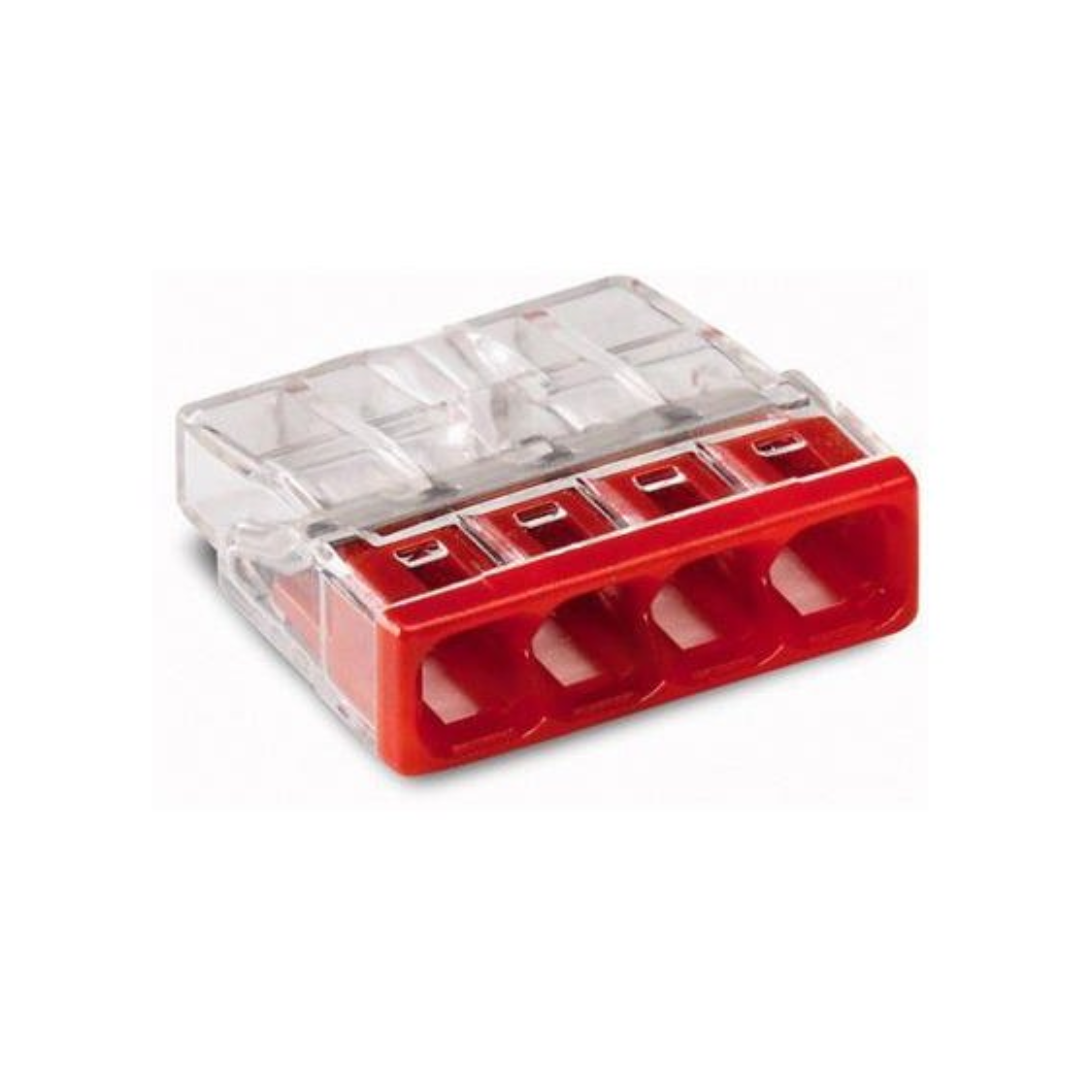

Szybkozłączka wciskana WAGO na drut 4x2,5
0
Opis
Złączka instalacyjna WAGO 4x2,5 mm² (2273-204) – Szybkozłączka wciskana do przewodów jednodrutowych
Oryginalna szybkozłączka wciskana WAGO 4x2,5 mm² (seria COMPACT 2273-204) to profesjonalna złączka instalacyjna przeznaczona do szybkiego, trwałego i bezśrubowego łączenia 4 przewodów jednodrutowych (drut miedziany) w puszkach elektroinstalacyjnych, obudowach aparatury modułowej oraz szafach sterowniczych systemów HVAC/R i instalacji grzewczych.
Zastosowana technologia zacisku sprężynowego PUSH WIRE® umożliwia w pełni beznarzędziowy montaż – odizolowany przewód wystarczy wsunąć bezpośrednio w gniazdo zaciskowe. Przezroczysta obudowa z tworzywa sztucznego pozwala na natychmiastową weryfikację wzrokową poprawnego osadzenia żyły i kontrolę długości odizolowania, a zintegrowany otwór pomiarowy umożliwia bezpieczne sprawdzanie obecności napięcia standardowym próbnikiem bez rozłączania toru zasilania.
Konstrukcja z serii 2273 jest ponad 50% mniejsza w porównaniu do tradycyjnych modeli starszej generacji (seria 273), co zapewnia maksymalną ergonomię i oszczędność przestrzeni montażowej w ciasnych puszkach rozgałęźnych. Stała siła docisku sprężyny eliminuje ryzyko luzowania styków pod wpływem wibracji agregatów chłodniczych oraz skrajnych wahań temperatur, gwarantując niezawodne zasilanie podzespołów klimatyzacji i pomp ciepła.
Najważniejsze cechy
- niezawodny zacisk sprężynowy w technologii PUSH WIRE® gwarantujący trwały styk,
- błyskawiczny, beznarzędziowy montaż sztywnych przewodów miedzianych (drut),
- miniaturowa obudowa COMPACT ułatwiająca układanie przewodów w zatłoczonych puszkach instalacyjnych,
- w pełni transparentny korpus zapewniający wzrokową kontrolę prawidłowego wsunięcia żyły,
- zintegrowany otwór probierczy do szybkiej kontroli napięcia miernikiem,
- odporność połączenia na poluzowanie, starzenie materiału oraz drgania urządzeń,
- wysoka obciążalność prądowa do 24 A zapewniająca pełne bezpieczeństwo obwodu elektroinstalacyjnego.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent / Seria | WAGO / COMPACT seria 2273 (kod producenta: 2273-204) |
| Liczba torów / zacisków | 4 tory (równoległe łączenie 4 żył) |
| Przekrój znamionowy przewodu (drut) | 0,5 mm² do 2,5 mm² |
| Rodzaj przewodu | Jednodrutowy (sztywny drut miedziany) |
| Napięcie znamionowe | 450 V |
| Prąd znamionowy | 24 A |
| Technika połączenia | PUSH WIRE® (zacisk wciskany sprężynowy) |
| Długość odizolowania przewodu | ok. 11 mm |
| Maksymalna temperatura pracy | do +105°C (temperatura otoczenia do +60°C) |
Zastosowanie
Szybkozłączka WAGO 2273-204 (4x2,5 mm²) stosowana jest do tworzenia rozgałęzień zasilających w instalacjach elektrycznych zasilających agregaty skraplające, klimatyzatory multisplit, pompy ciepła, centrale wentylacyjne oraz systemy automatyki budynkowej i grzewczej.
Pozwala na wygodne rozdzielanie linii fazowych, neutralnych lub przewodów ochronnych (PE) w puszkach rozgałęźnych podtynkowych i natynkowych, w korytach kablowych oraz szafkach sterowniczych, eliminując konieczność stosowania tradycyjnych listew śrubowych.
Zawartość zestawu
- 1 szt. szybkozłączki instalacyjnej WAGO COMPACT 4x2,5 mm² (2273-204).
Dane techniczne
| Zaciski | 4 |
| Łączna liczba potencjałów | 1 |
| Technika podłączania przewodu | PUSH WIRE® |
| Sposób otwierania zacisku | Push-in |
| Materiał podłączanego przewodu | Miedź | Aluminium |
| Przewód jednodrutowy | 0,5 … 2,5 [mm²] / 20 … 16 [AWG] |
| Długość odizolowania przewodu | 11 [mm] / 0.43 [in] |
| Kierunek oprzewodowania | oprzewodowanie z boku |
| Wymiary | 18 [mm] x 5,8 [mm] x 16,7 [mm] |
| Kolor | Przezroczysty |
| Grupa materiału izolacyjnego | IIIa |
| Materiał izolacyjny obudowy głównej | Poliwęglan (PC) |
| Klasa palności wg. UL 94 | V2 |
| Masa | 1,3 [g] |
| Temperatura otoczenia (praca) | +60 [°C] |
| Długotrwała temperatura pracy | 105 [°C] |
| Oznaczenie T wg EN 60998 | T60 |
