Szybkozłączka wciskana WAGO na drut 3x2,5
0
Opis

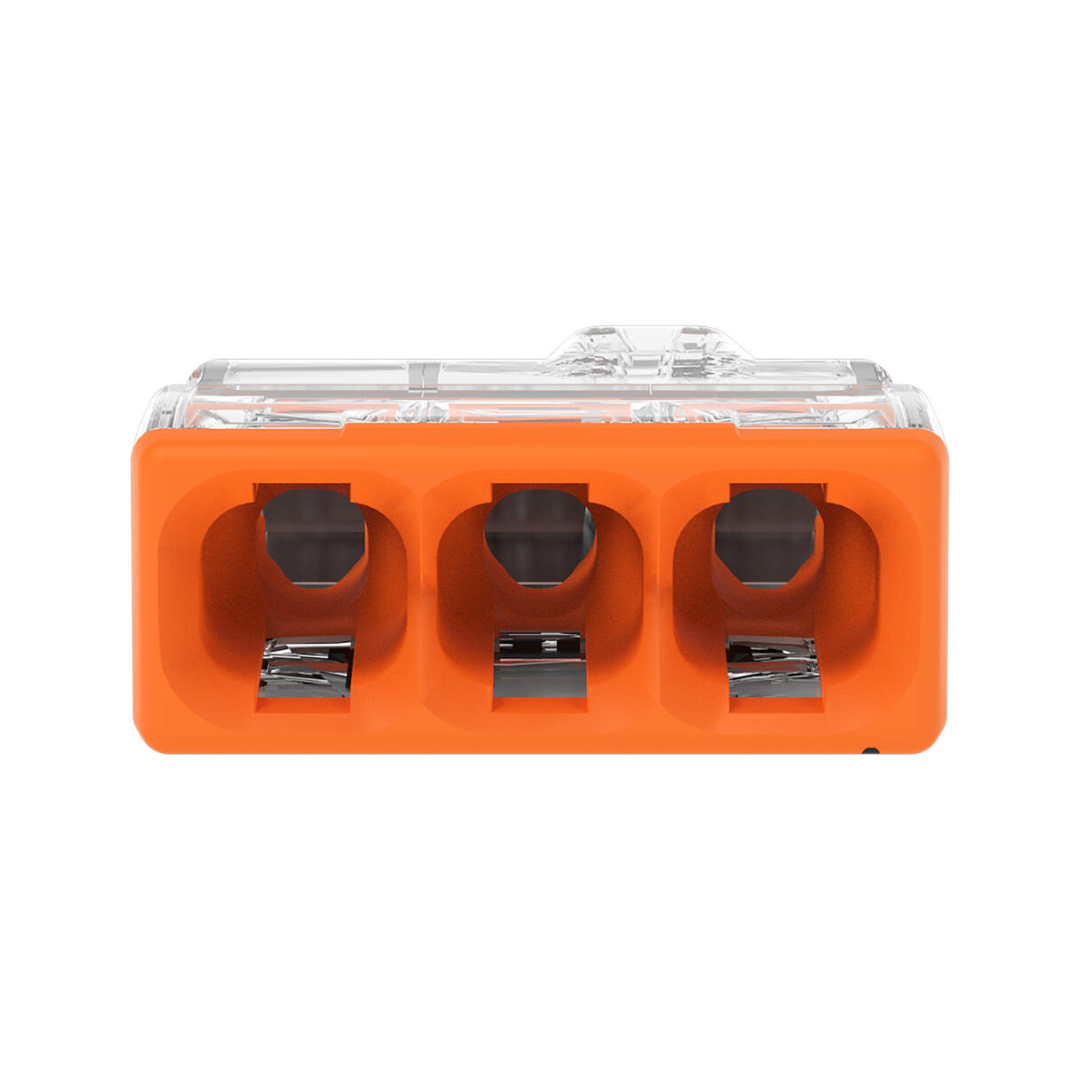

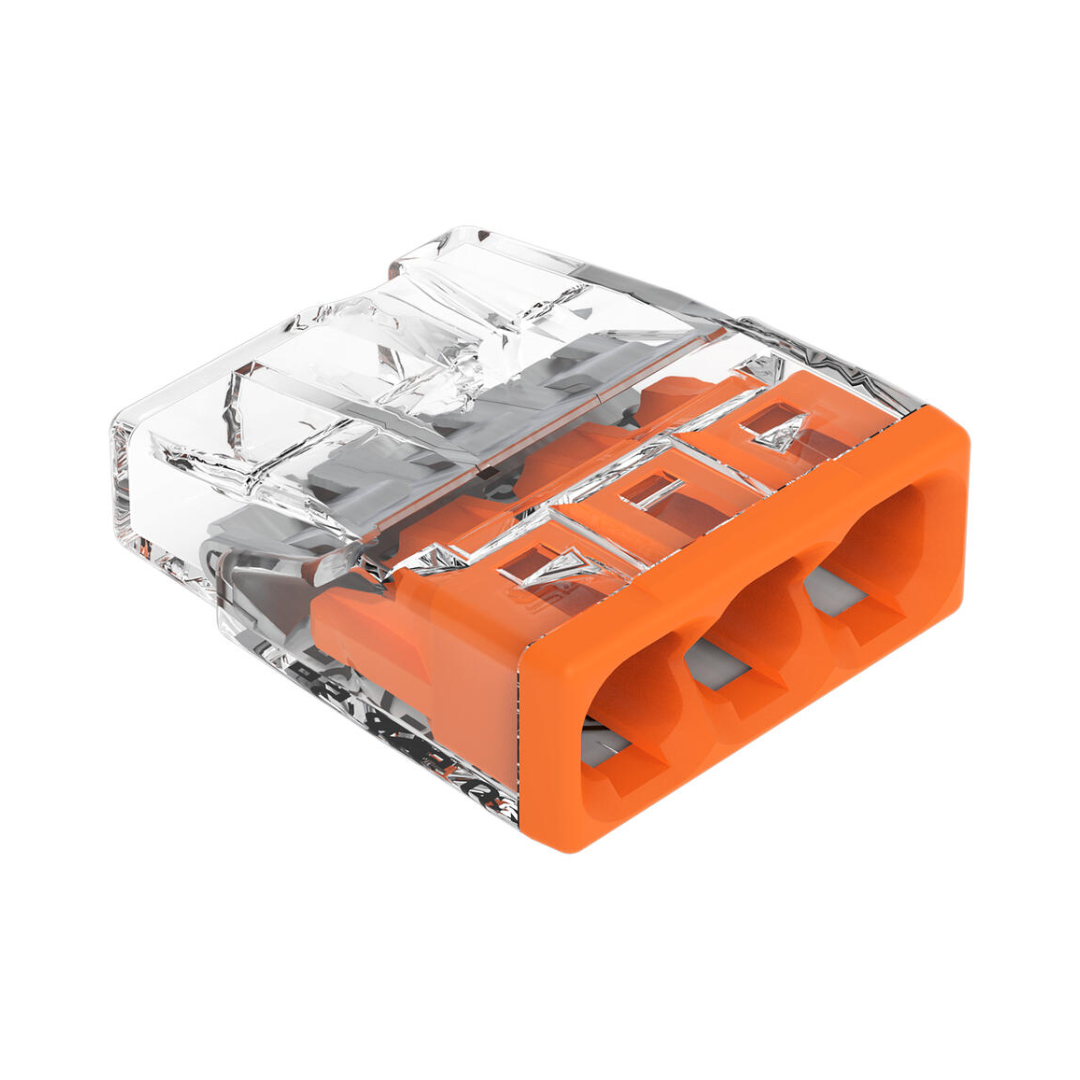

Złączka instalacyjna WAGO COMPACT 3x2,5 mm² (2273-203) – Szybkozłączka wciskana do przewodów jednodrutowych
Oryginalna szybkozłączka wciskana WAGO 3x2,5 mm² (seria COMPACT 2273-203) to niezawodna złączka instalacyjna stworzona do szybkiego, bezpiecznego i bezśrubowego łączenia 3 przewodów jednodrutowych (drut) w puszkach elektroinstalacyjnych, rozdzielnicach oraz szafach sterowniczych instalacji HVAC/R i systemów grzewczych.
Dzięki technologii zacisku sprężynowego PUSH WIRE® montaż odbywa się błyskawicznie – odizolowany przewód wystarczy wsunąć w otwór montażowy bez użycia narzędzi. Przezroczysta obudowa umożliwia natychmiastową, wzrokową kontrolę prawidłowego ułożenia żyły oraz długości jej odizolowania, a dedykowany otwór pomiarowy pozwala na bezpieczne sprawdzenie napięcia próbnikiem bez rozłączania obwodu.
Złączka z serii 2273 jest o ponad 50% mniejsza od klasycznych modeli starszej generacji, co zapewnia maksymalną oszczędność miejsca w puszkach podtynkowych i natynkowych. Zapewnia stałą, odporną na starzenie i drgania siłę docisku, gwarantując bezawaryjną pracę obwodów zasilających w urządzeniach chłodniczych, pompach ciepła i klimatyzatorach.
Najważniejsze cechy
- niezawodny, automatyczny zacisk sprężynowy w technologii PUSH WIRE®,
- błyskawiczny montaż przewodów jednodrutowych (drut) bez użycia śrubokręta,
- kompaktowe wymiary pozwalające zaoszczędzić cenne miejsce w puszce instalacyjnej,
- przezroczysta obudowa zapewniająca wizualną kontrolę poprawności wsunięcia żyły,
- wbudowany otwór probierczy do łatwego testowania napięcia miernikiem,
- odporność połączenia na poluzowanie, drgania oraz wahania temperatur,
- wysoka obciążalność prądowa do 24 A gwarantująca pełne bezpieczeństwo obwodu.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent / Seria | WAGO / COMPACT seria 2273 (kod: 2273-203) |
| Liczba torów / zacisków | 3 tory (możliwość połączenia 3 żył) |
| Przekrój znamionowy przewodu (drut) | 0,5 mm² do 2,5 mm² |
| Rodzaj przewodu | Jednodrutowy (sztywny drut miedziany) |
| Napięcie znamionowe | 450 V |
| Prąd znamionowy | 24 A |
| Technika zacisku | PUSH WIRE® (zacisk wciskany) |

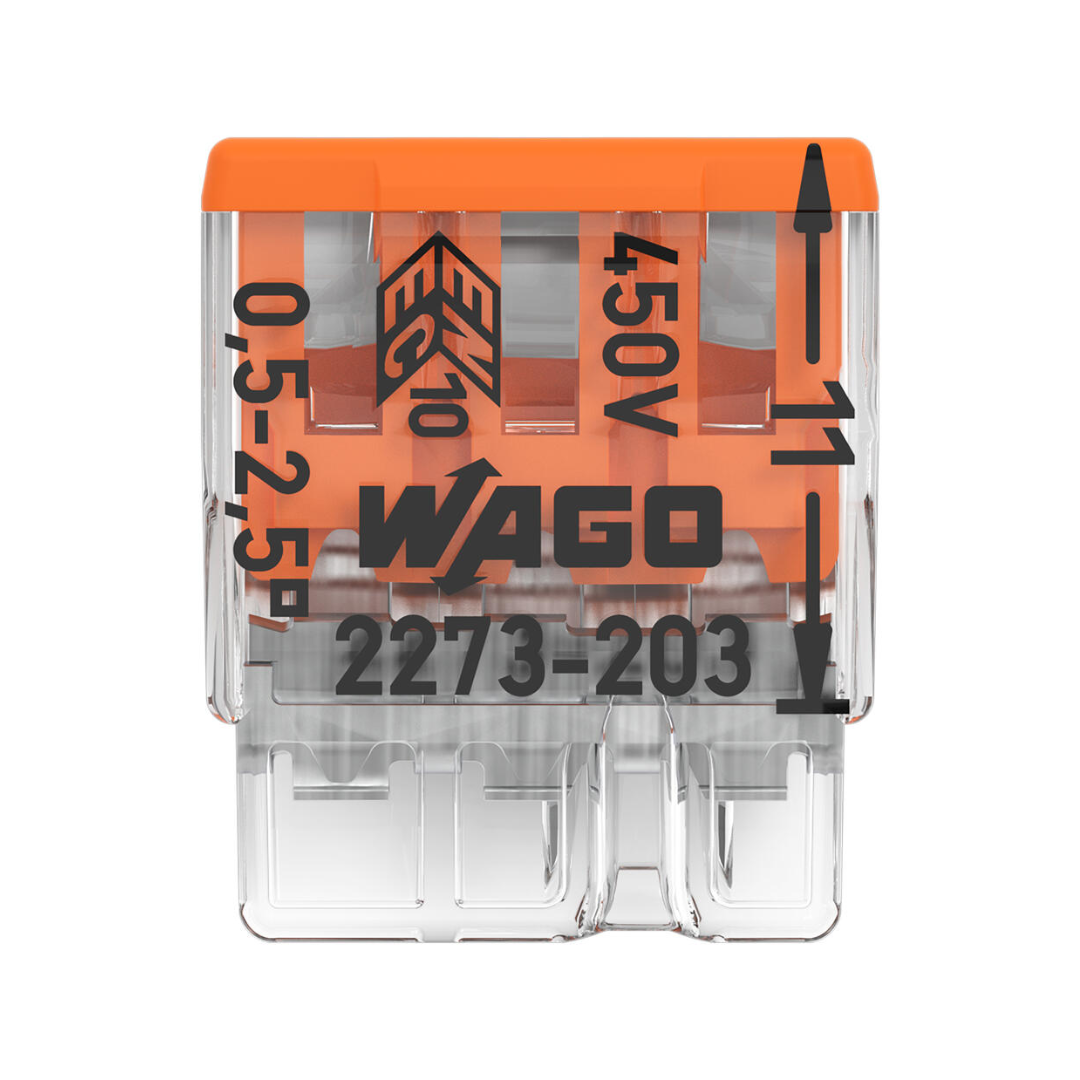

| Długość odizolowania przewodu | ok. 11 mm |
| Maksymalna temperatura pracy | do +105°C (temperatura otoczenia do +60°C) |
Zastosowanie
Szybkozłączka WAGO 2273-203 (3x2,5 mm²) przeznaczona jest do budowy i modernizacji instalacji elektrycznych zasilających agregaty skraplające, klimatyzatory split, centrale wentylacyjne, pompy obiegowe oraz automatykę kotłowni i węzłów cieplnych.
Idealnie sprawdza się w puszkach rozgałęźnych, oprawach oświetleniowych oraz w obudowach sterowników, gdzie wymagane jest pewne, nieprzegrzewające się i bezpieczne połączenie przewodów zasilających fazowych, neutralnych bądź ochronnych.
Zawartość zestawu
- 1 szt. szybkozłączki instalacyjnej WAGO COMPACT 3x2,5 mm² (2273-203).
Dane techniczne
| Zaciski | 3 |
| Łączna liczba potencjałów | 1 |
| Technika podłączania przewodu | PUSH WIRE® |
| Sposób otwierania zacisku | Push-in |
| Materiał podłączanego przewodu | Miedź | Aluminium |
| Przewód jednodrutowy | 0,5 … 2,5 [mm²] / 20 … 16 [AWG] |
| Długość odizolowania przewodu | 11 [mm] / 0.43 [in] |
| Kierunek oprzewodowania | oprzewodowanie z boku |
| Wymiary | 14 [mm] x 5,8 [mm] x 16,7 [mm] |
| Temperatura otoczenia (praca) | +60 [°C] |
| Długotrwała temperatura pracy | 105 [°C] |
| Oznaczenie T wg EN 60998 | T60 |
