Szybkozłączka wciskana WAGO na drut 2x2,5
0
Opis

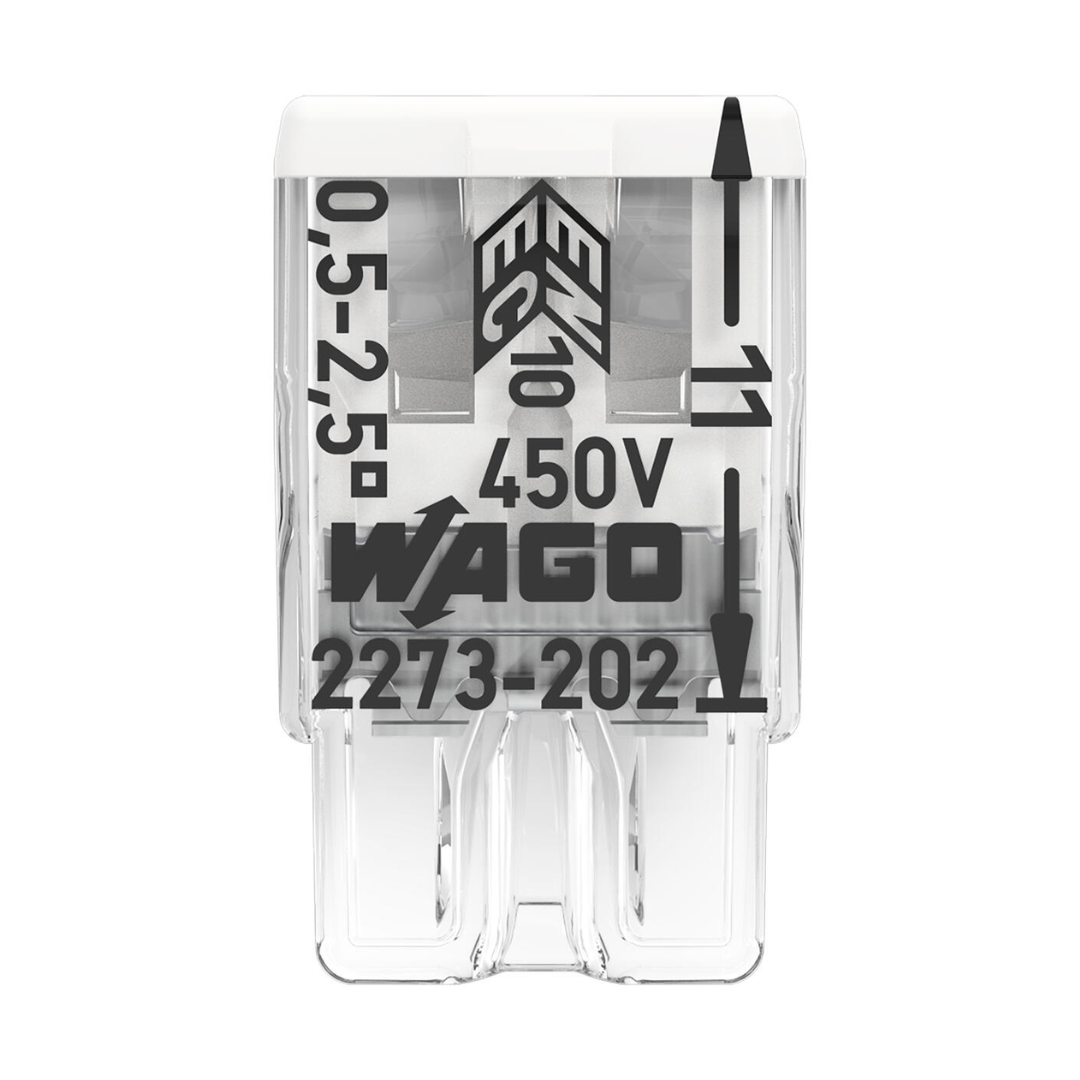

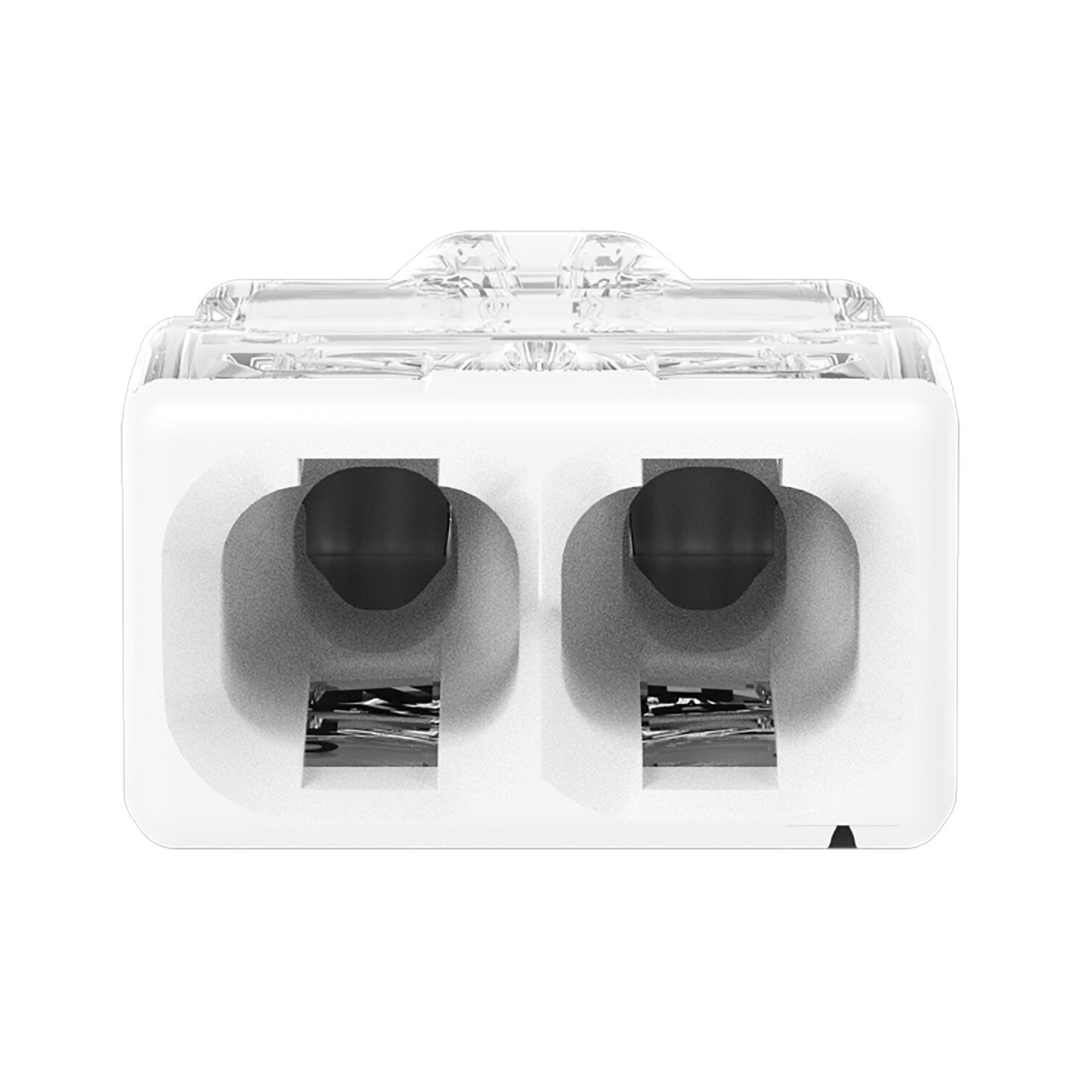

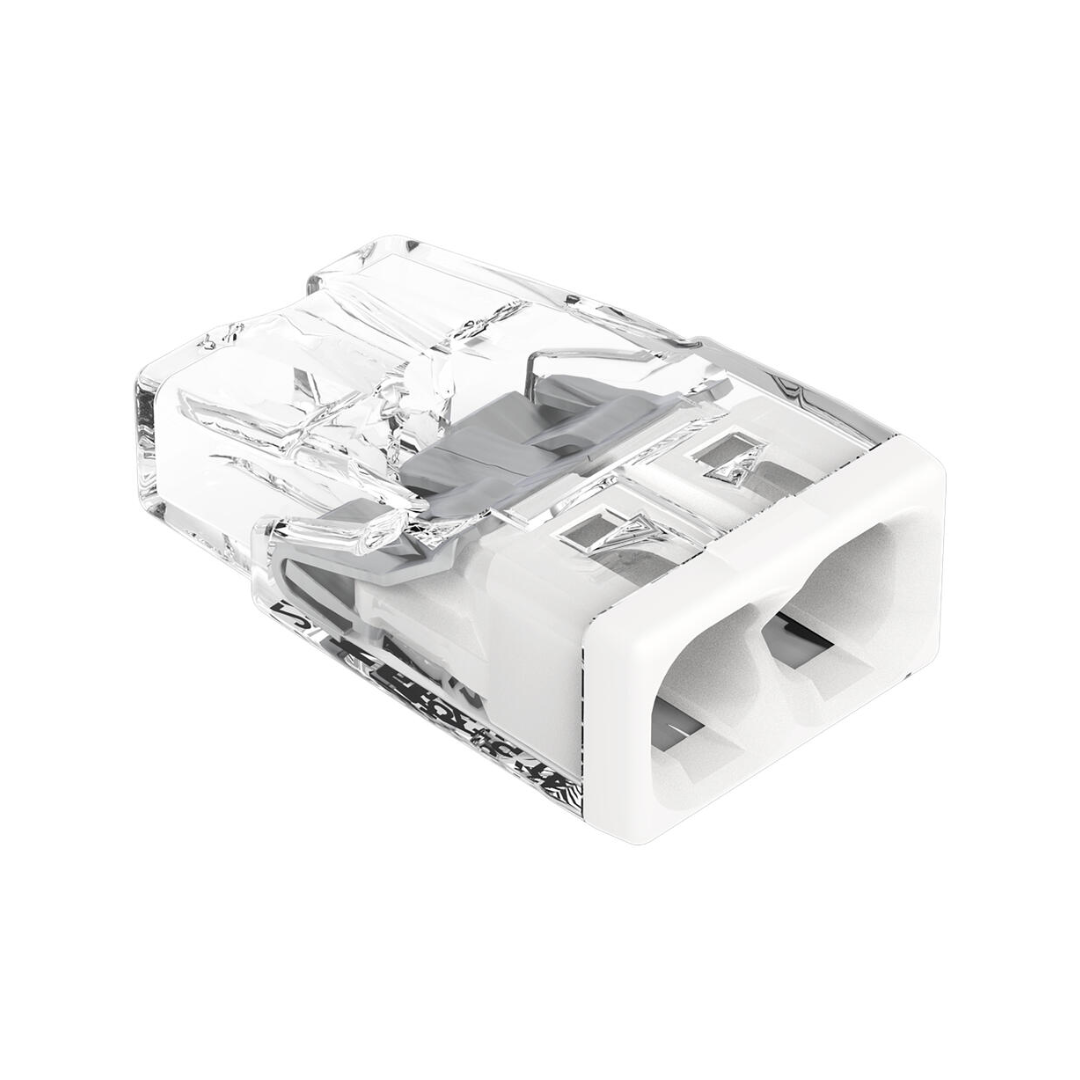

Złączka instalacyjna WAGO 2x2,5 mm² (2273-202) – Szybkozłączka wciskana do przewodów jednodrutowych
Oryginalna szybkozłączka wciskana WAGO 2x2,5 mm² (seria COMPACT 2273-202) to wysokiej jakości, miniaturowa złączka instalacyjna zaprojektowana do szybkiego, bezpiecznego i trwałego łączenia 2 przewodów jednodrutowych (drut miedziany) w puszkach elektroinstalacyjnych, rozdzielnicach oraz szafach sterowniczych instalacji HVAC/R i systemów grzewczych.
Zastosowanie opatentowanego zacisku sprężynowego PUSH WIRE® umożliwia w pełni beznarzędziowy montaż – odizolowaną żyłę wystarczy bezpośrednio wsunąć w gniazdo zaciskowe. W pełni przezroczysta obudowa pozwala instalatorowi na natychmiastową weryfikację wzrokową prawidłowego wprowadzenia przewodu oraz kontrolę długości odizolowania. Dodatkowy otwór pomiarowy w tylnej ściance umożliwia bezpieczne sprawdzenie obecności napięcia za pomocą standardowego próbnika fazowego.
Kompaktowa konstrukcja z serii 2273 jest ponad 50% mniejsza od klasycznych złączek starszej generacji (seria 273), co zapewnia maksymalną oszczędność miejsca w ciasnych puszkach łączeniowych i korytach kablowych. Zapewnia stały docisk sprężynowy odporny na drgania, starzenie materiału oraz skrajne wahania temperatur, gwarantując bezawaryjną pracę zasilania klimatyzatorów, pomp ciepła i automatyki chłodniczej.
Najważniejsze cechy
- automatyczny zacisk sprężynowy w technologii PUSH WIRE® gwarantujący pewny styk,
- błyskawiczny, beznarzędziowy montaż sztywnych przewodów miedzianych (drut),
- miniaturowe gabaryty COMPACT zapewniające oszczędność miejsca w puszkach elektroinstalacyjnych,
- przezroczyste tworzywo obudowy umożliwiające wzrokową kontrolę poprawności ułożenia żyły,
- zintegrowany otwór probierczy do łatwego badania napięcia miernikiem elektrycznym,
- stała siła docisku eliminująca ryzyko poluzowania połączenia pod wpływem wibracji agregatów,
- wysoka obciążalność prądowa do 24 A gwarantująca pełne bezpieczeństwo instalacji.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent / Seria | WAGO / COMPACT seria 2273 (kod producenta: 2273-202) |
| Liczba torów / zacisków | 2 tory (połączenie 2 przewodów) |
| Przekrój znamionowy przewodu (drut) | 0,5 mm² do 2,5 mm² |
| Rodzaj przewodu | Jednodrutowy (sztywny drut miedziany) |
| Napięcie znamionowe | 450 V |
| Prąd znamionowy | 24 A |
| Technika montażu | PUSH WIRE® (zacisk wciskany) |
| Długość odizolowania przewodu | ok. 11 mm |
| Maksymalna temperatura pracy | do +105°C (temperatura otoczenia do +60°C) |
Zastosowanie
Szybkozłączka WAGO 2273-202 (2x2,5 mm²) przeznaczona jest do prac montażowych i serwisowych w instalacjach zasilających jednostki zewnętrzne i wewnętrzne klimatyzatorów, pompy ciepła, wentylatory dachowe, siłowniki przepustnic oraz rozdzielacze automatyki kotłowej.
Stanowi idealne rozwiązanie do prostego przedłużania obwodów, mostkowania zasileń w puszkach łączeniowych oraz podłączania pojedynczych odbiorników w szafkach sterowniczych i maszynowniach chłodniczych.
Zawartość zestawu
- 1 szt. szybkozłączki instalacyjnej WAGO COMPACT 2x2,5 mm² (2273-202).
Dane techniczne
| Zaciski | 2 |
| Łączna liczba potencjałów | 1 |
| Technika podłączania przewodu | PUSH WIRE® |
| Sposób otwierania zacisku | Push-in |
| Materiał podłączanego przewodu | Miedź | Aluminium |
| Przewód jednodrutowy | 0,5 … 2,5 [mm²] / 20 … 16 [AWG] |
| Długość odizolowania przewodu | 11 [mm] / 0.43 [in] |
| Kierunek oprzewodowania | oprzewodowanie z boku |
| Wymiary | 10 [mm] x 5,8 [mm] x 16,7 [mm] |
| Kolor | Przezroczysty |
| Grupa materiału izolacyjnego | IIIa |
| Materiał izolacyjny obudowy głównej | Poliwęglan (PC) |
| Klasa palności wg. UL 94 | V2 |
| Masa | 0,7 [g] |
| Temperatura otoczenia (praca) | +60 [°C] |
| Długotrwała temperatura pracy | 105 [°C] |
| Oznaczenie T wg EN 60998 | T60 |
